Дифреле ПЗВ 4P 16А 30мА АСКО-Укрем ПЗВ-2001 A0020010011 у Сумах

Призначення

Слугує для виявлення струмів витоку та аварійного відключення живлення з метою запобігання ураженню електричним струмом і зниження ризику пожеж. Рекомендований для застосування в житлових, громадських і комерційних низьковольтних мережах, зокрема у вологих або технічно складних умовах (ванні кімнати, кухні, зовнішні розподільні щити).

Працює тільки за умови послідовного підключення автоматичного вимикача або запобіжника, оскільки не забезпечує захист від перевантажень та короткого замикання.

Механізм роботи пристрою

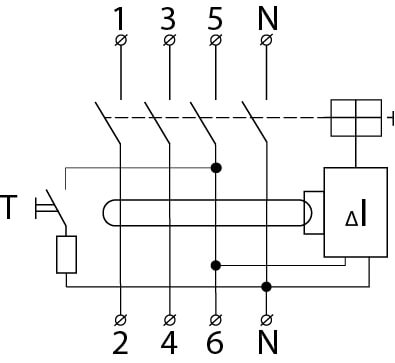

Дифреле ПЗВ 4P 16А 30мА АСКО-Укрем ПЗВ-2001 реагує на різницю між струмом, що входить і виходить з кола. У разі появи струму витоку (наприклад, при пробої на корпус або через людину), диференційний трансформатор фіксує асиметрію струмів.

Сигнал з трансформатора передається на електронний компаратор, який активує механізм аварійного роз'єднання. У результаті автоматично розмикаються фазний та нульовий контакти, відключаючи навантаження.

Монтаж та обслуговування

Монтаж ПЗВ виконується кваліфікованим персоналом з допуском не нижче II категорії. Перед встановленням рекомендовано декілька разів увімкнути/вимкнути пристрій для перевірки механізму.

Встановлення здійснюється на стандартну DIN-рейку 35 мм з фіксацією боковими засувками. Для підключення слід використовувати одножильні провідники або багатожильні з наконечниками. Забороняється підключення провідників різного діаметру в один затискач без щільного звивання.

Після підключення необхідно перевірити роботу пристрою за допомогою кнопки «ТЕСТ». Рекомендований момент затягування гвинтових контактів — 2 Н·м. Перевищення моменту може пошкодити затискач.

Регламент обслуговування:

• Щотижнева візуальна перевірка стану корпусу та індикації;
• Очищення від пилу та бруду;
• Контроль затискачів — вперше через 7–10 діб після монтажу, надалі — кожні 300 циклів або раз на пів року;
• Перевірка справності натисканням кнопки «ТЕСТ» — щонайменше раз на 3 місяці.
